Technológia 3D laserového skenovania objektov je v súčasnosti najefektívnejšia metóda zberu 3D priestorových dát reálnych objektov. Jedná sa o bezkontaktný a neselektívny zber dát pomocou laserového lúča, ktorého výsledkom je veľké množstvo bodov v priestore, tzv. mračno bodov alebo point cloud.
Naše vybavenie

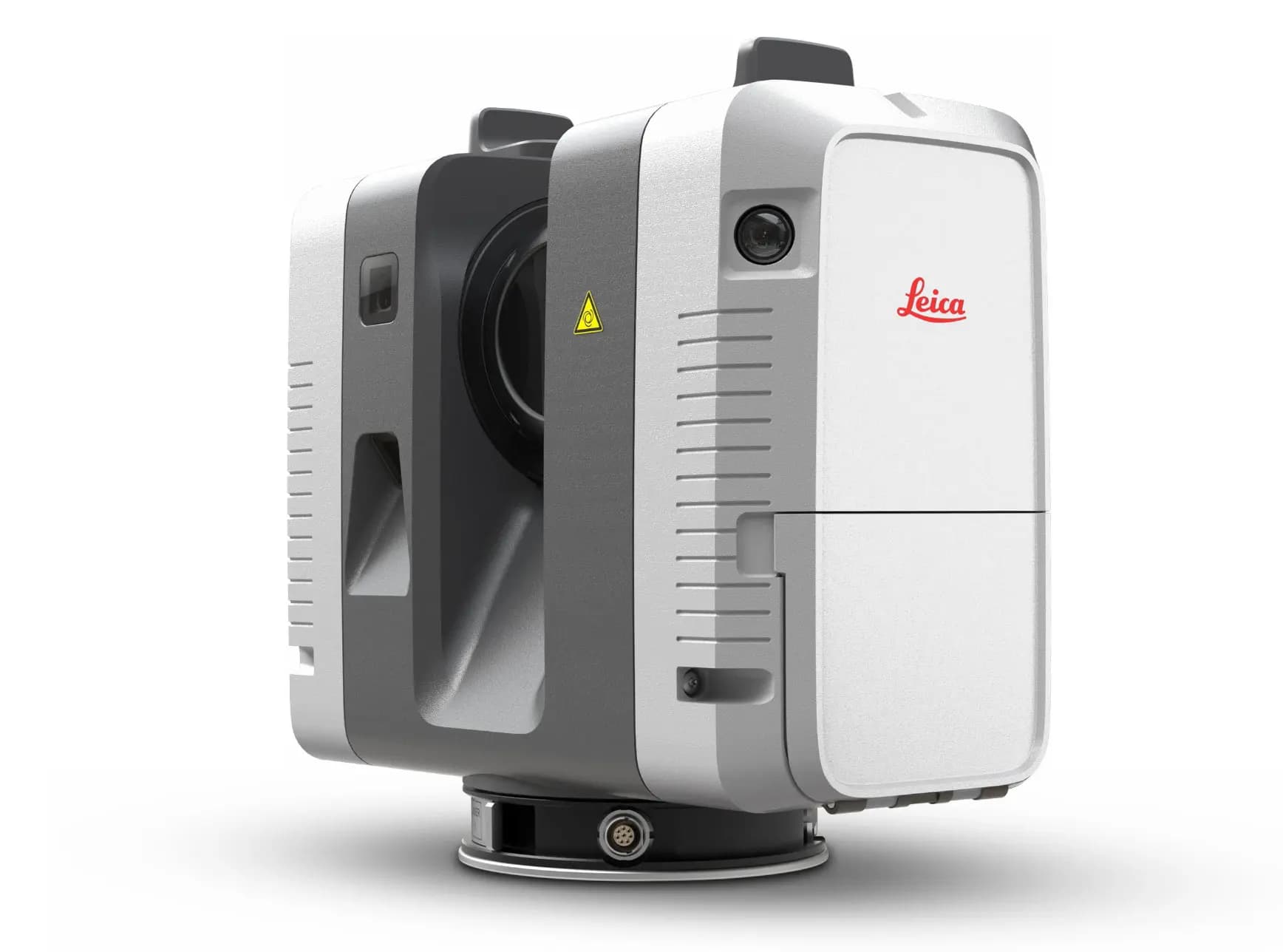

Pre účely laserového skenovania je v súčastnosti možné použiť mnoho typov skenerov. My však používame terestrický laserový skener RTC360 od spoločnosti Leica Geosystems, ktorý je v súčasnosti tým najvýkonnejším na trhu. Jeho rýchlosť skenovania je až 2 miliony bodov za sekundu s presnosťou určenia 3D polohy bodu 2,9 mm na 20 metrov. Zároveň sa pri každom postavení skenera vyhotoví HDR panoramatická snímka s rozlíšením 432 Mpx. Pre ešte rýchlejšiu prácu v teréne je skener vybavený prevratnou technológiou VIS (Visual Inertial System) a technológiou dvojitého skenovania, vďaka ktorej je možné eliminovať z nameraných dát všetky pohybujúce sa objekty ako sú ľudia a vozidlá.
Využitie v praxi
Metódou terestrického laserového skenovania je možné zachytiť takmer všetky druhy objektov a vytvoriť im tzv. digitálne dvojča alebo digital twin. Takéto dáta je ďalej možné použiť na široké spektrum aplikácií ako napr.:

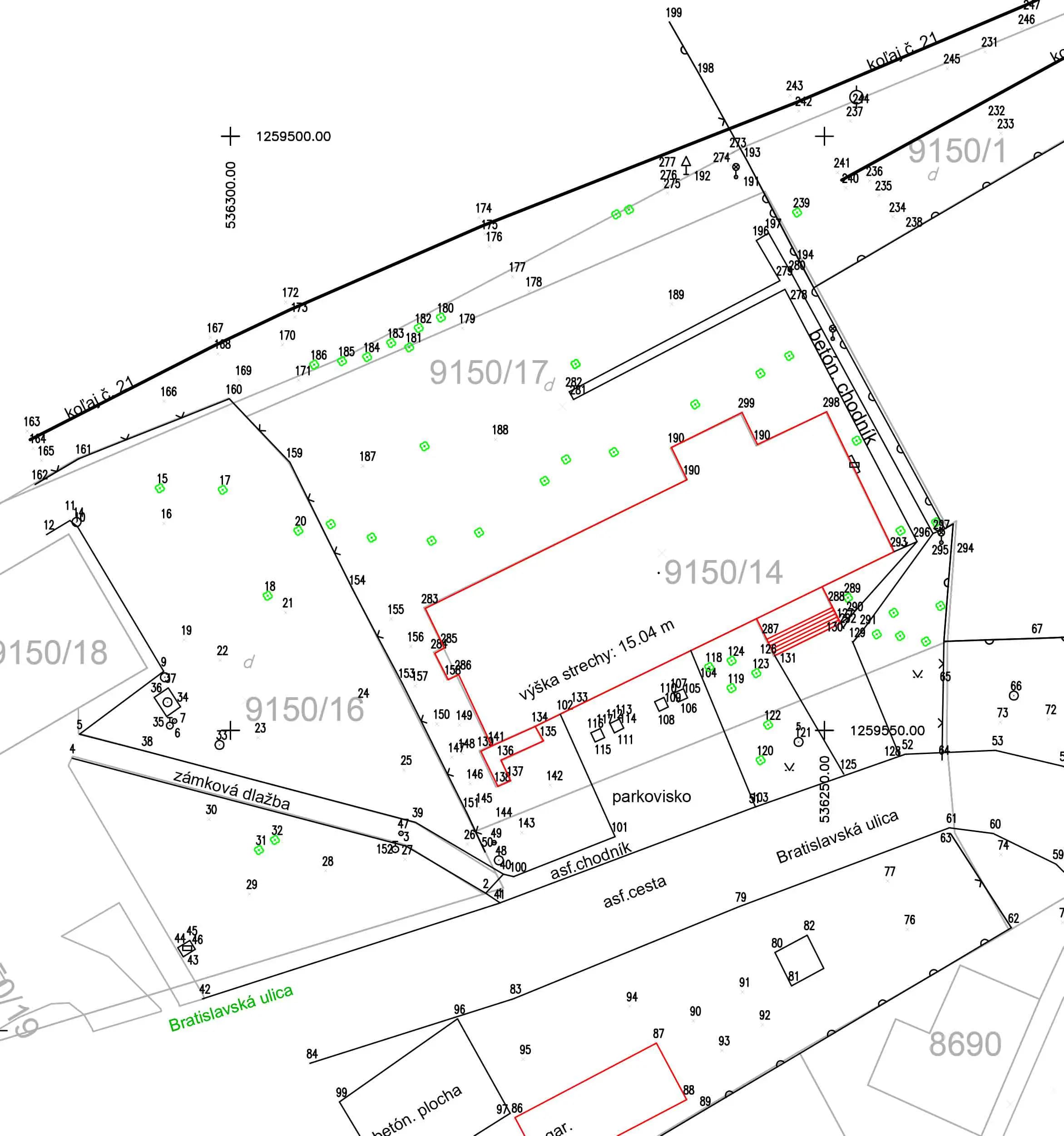

- Podklad pre vyhotovenie 2D alebo 3D dokumentácie
- Podklad pre vyhotovenie 3D modelu objektu
- Zameranie skutkového stavu
- Dokumentácia kultúrneho dedičstva
- Podklad pre architektúru a rekonštrukcie
Výhody technológie
- Násobne rýchlejší zber dát v teréne oproti klasickým selektívnym metódam merania
- Veľké množstvo nadbytočných meraní, ktoré eliminujú potrebu vrátiť sa na miesto v budúcnosti
- Vysoká rýchlosť zberu dát, až 2 000 000 bodov/s
- Použitý laser triedy 1, ktorý je neškodný pre oči a teda nevzniká potreba merania len v prázdnych priestoroch bez ľudí
- Vyhotovenie 360° panoramatických HDR snímok pri každom postavení skenera
Ukážka - od fotografie,
po finálny model

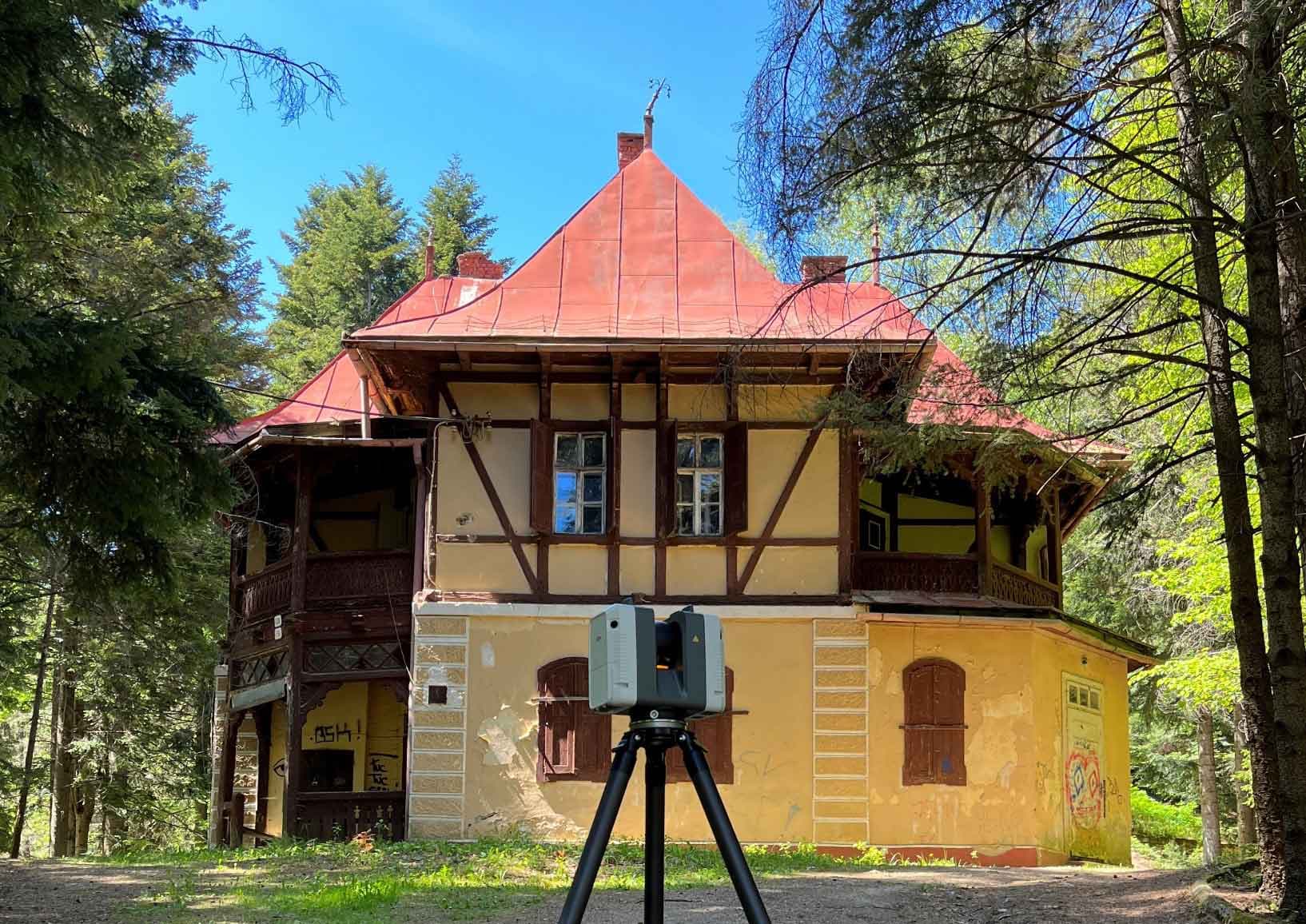

- Fotografia/

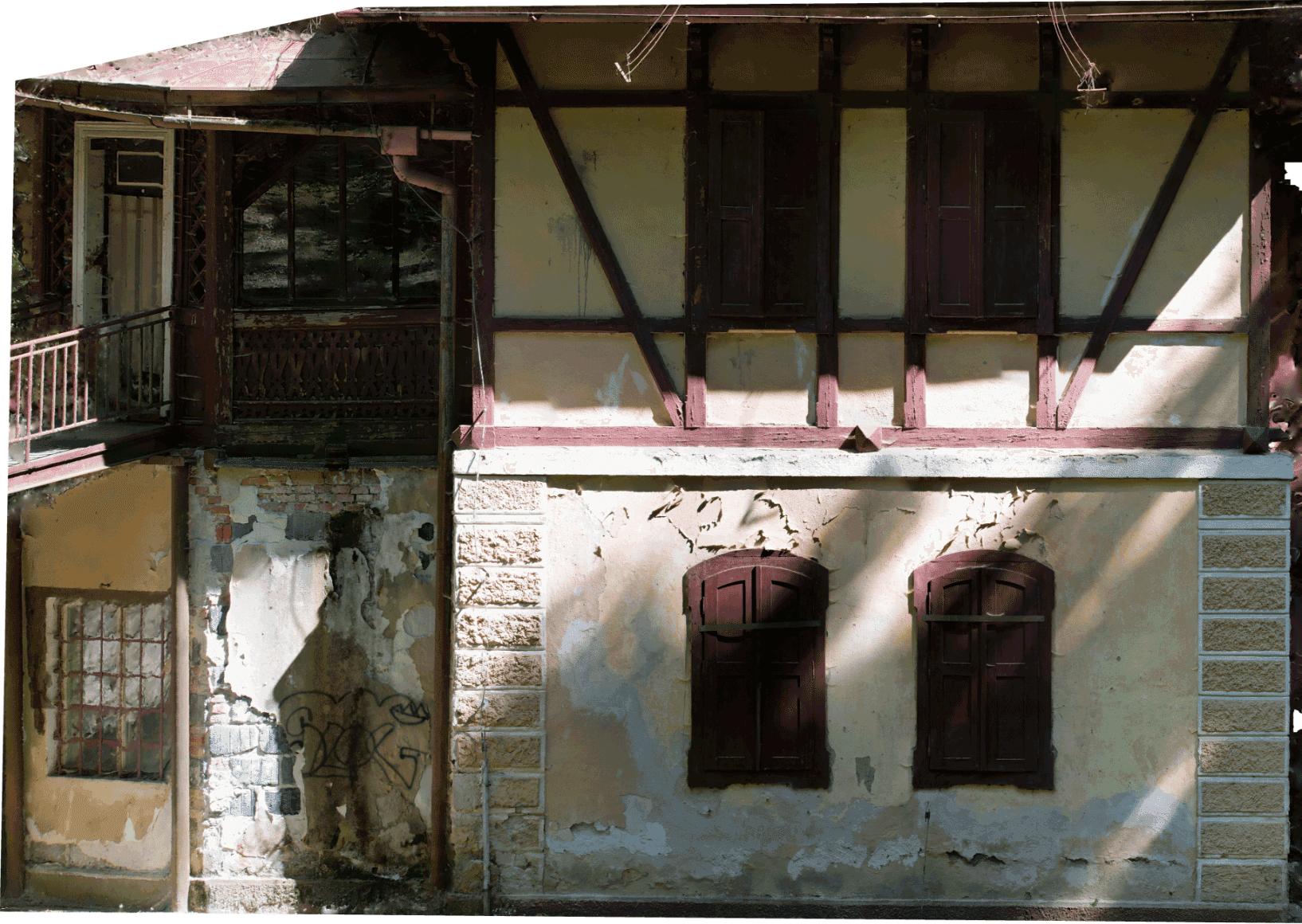

- Mračno bodov/
- 3D model
Ukážkové projekty
Bezprostredným produktom laserového skenovania je mračno bodov, ktoré ponúka množstvo informácií aj bez ďalšieho spracovania. Takýto výstup môže slúžiť ako podklad pre ďalšie vyhotovovanie 2D alebo 3D dokumentácie „As-build“, teda dokumentácie skutkového stavu. Zachytením skutkového stavu objektu a vytvorením digitálnej dvojičky objektu nám vzniká množstvo výhod oproti iným metódam zachytania skutkového stavu. Predovšetkým rýchlosť, presnosť a pridaná hodnota, ktorá nám vzniká neselektívnym zameraním objektu ako celku. Po zameraní je možné kedykoľvek vyhotovovať ďalšie rezy objektom alebo sa k dátam kedykoľvek vrátiť a overiť, doplniť alebo získať dodatočné informácie z meraných dát , zároveň zameraním vzniká dostatok dát na virtuálnu prehliadku daného objektu formou panoramatických snímok a mračna bodov.
Búdkova ul. Bratislava - zameranie skutkového stavu

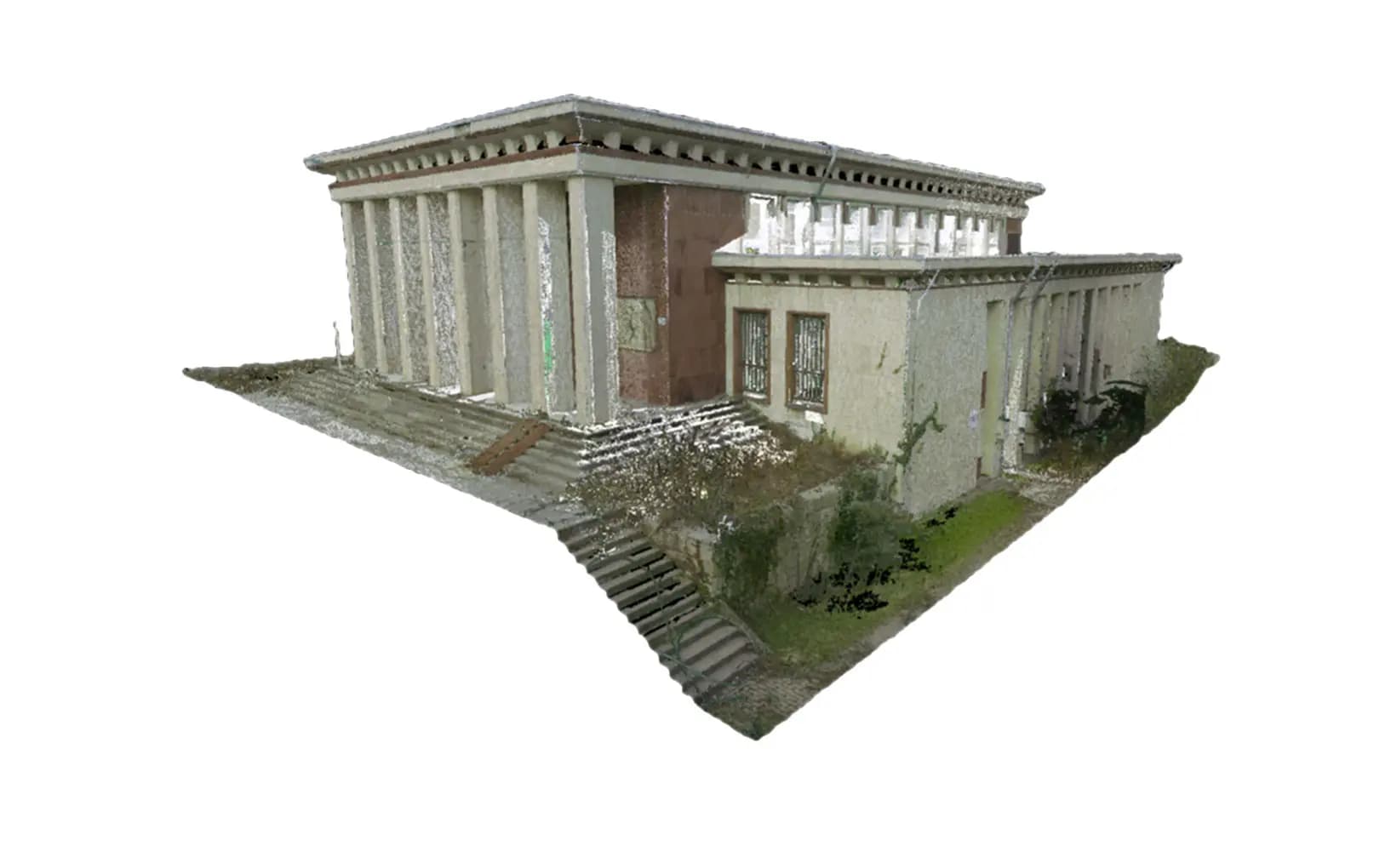

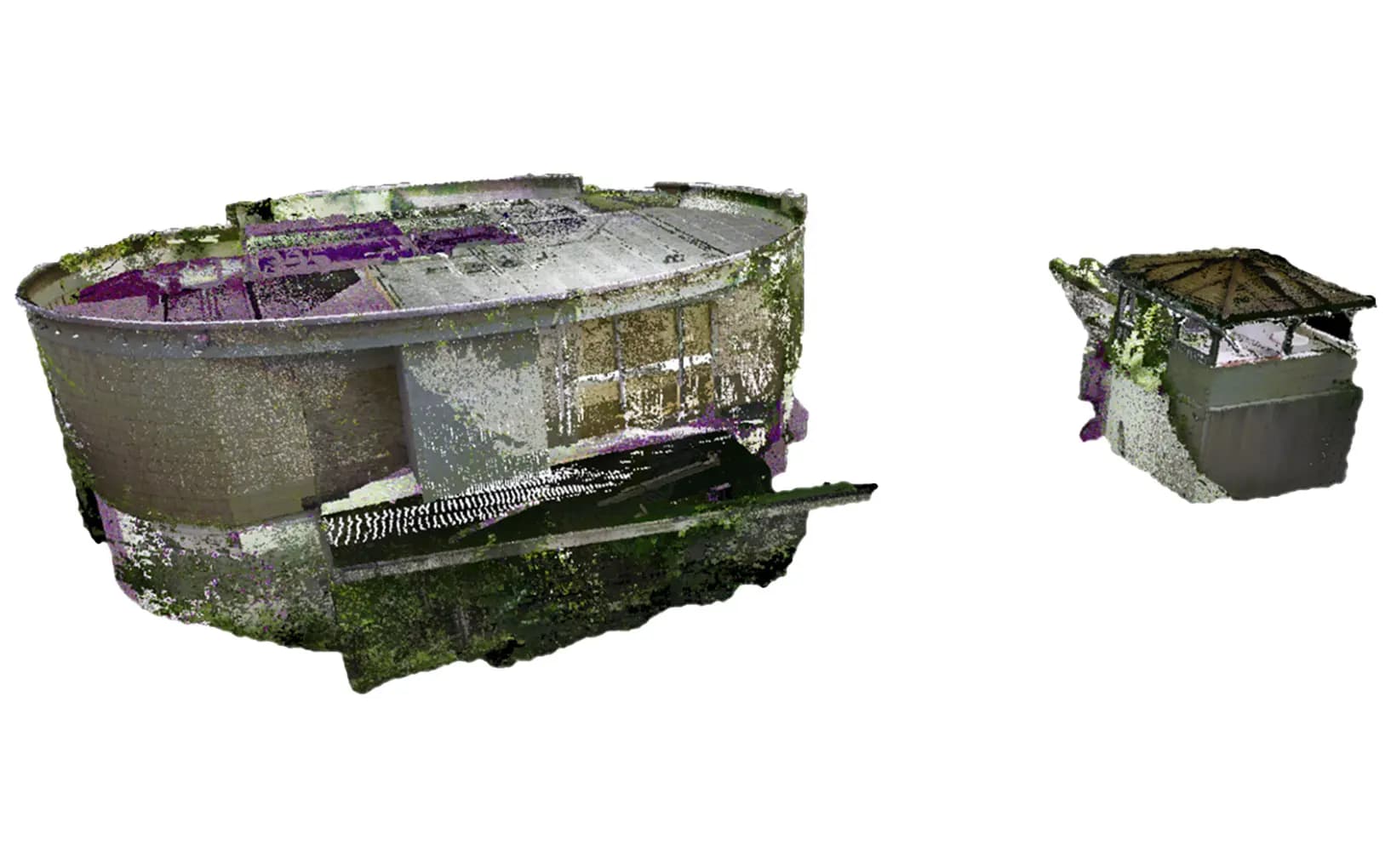

Výsledné zregistrované mračno bodov s obsahom 2844 miliónov bodov

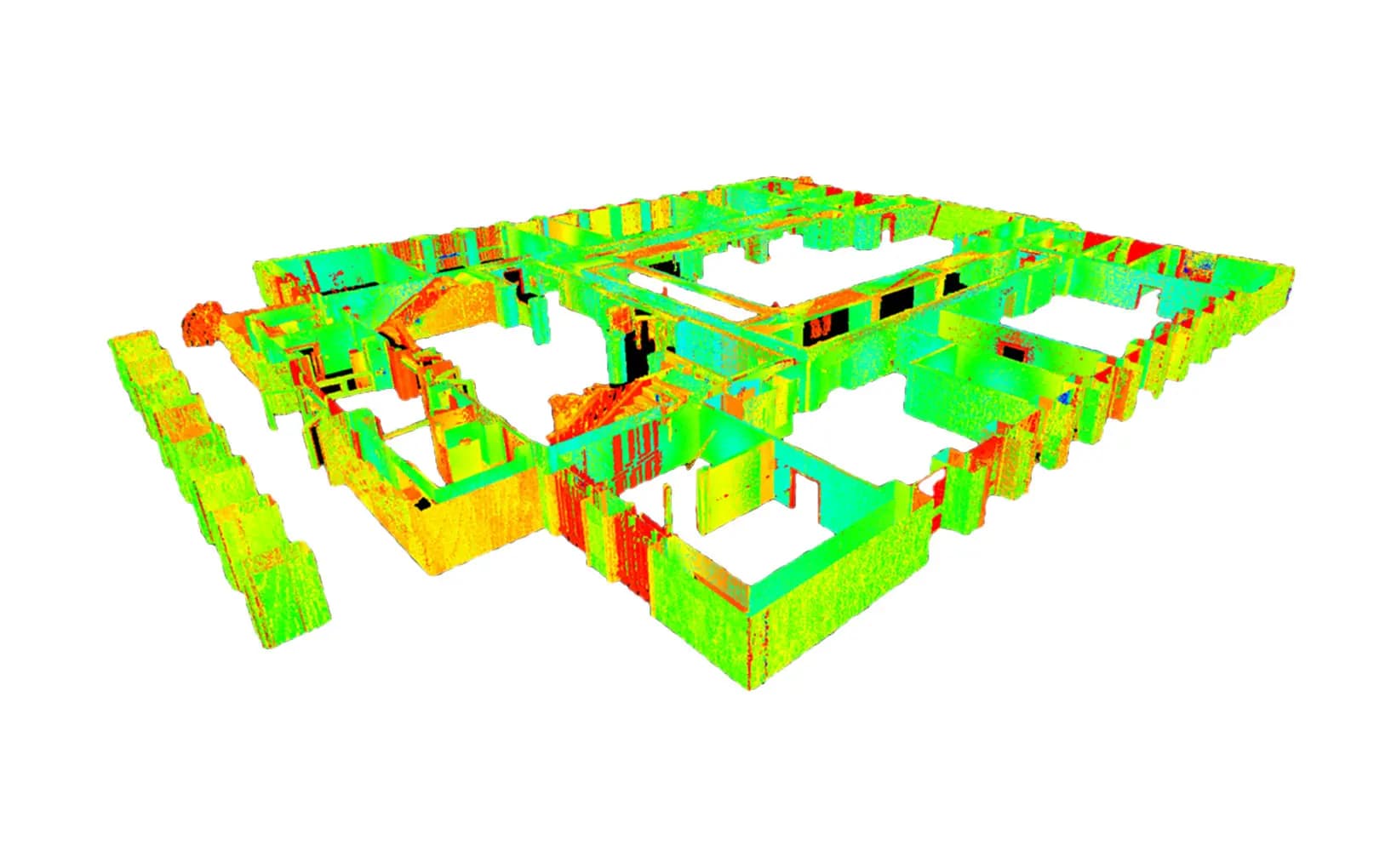

Rez mračnom bodov v úrovni 1 nadzemného podlažia zafarbené podľa intezity odrazeného lúča v závislosti od povrchu.
Vertikálny rez objektom v oblasti schodísk, zachytené všetky podlažia.

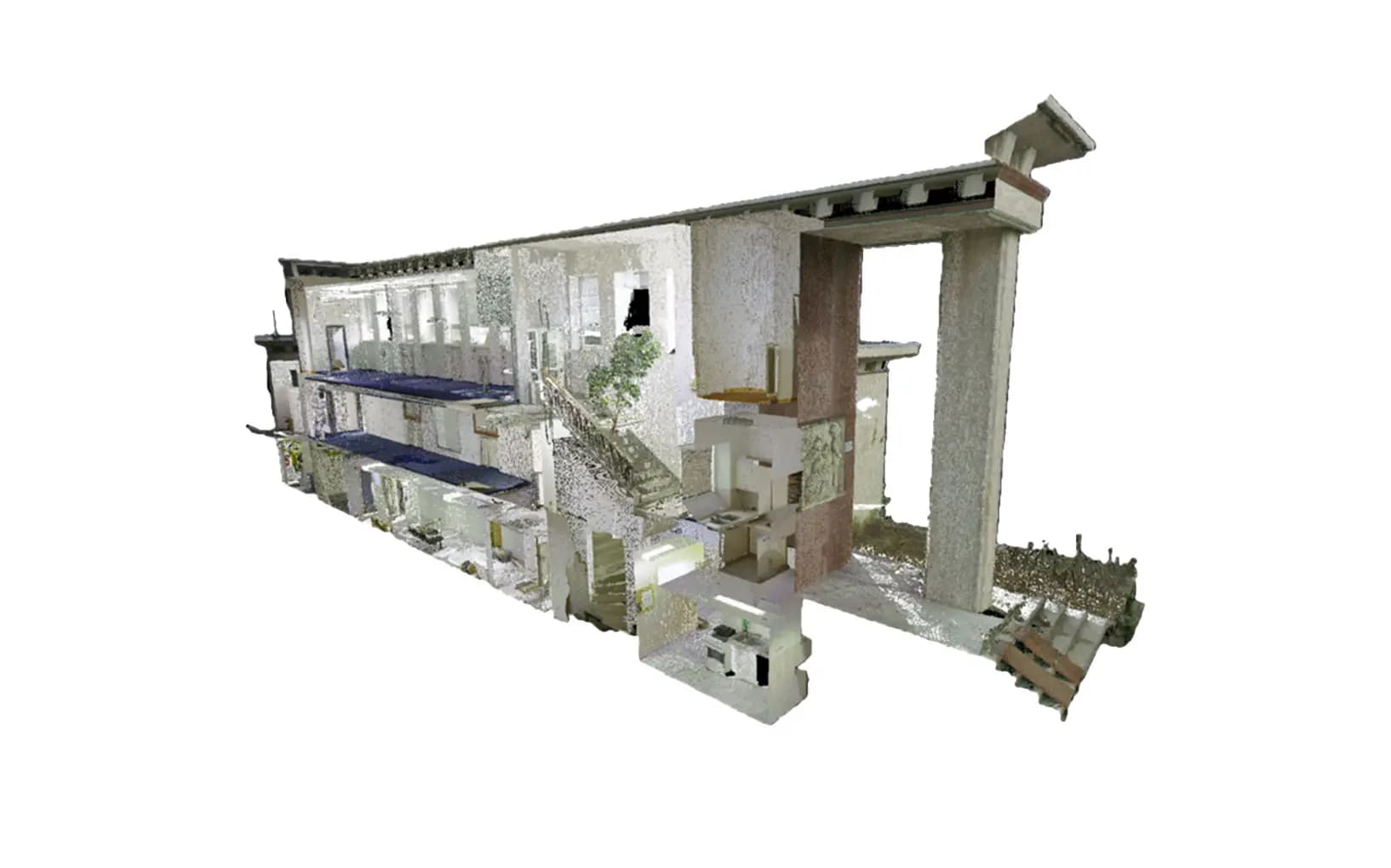

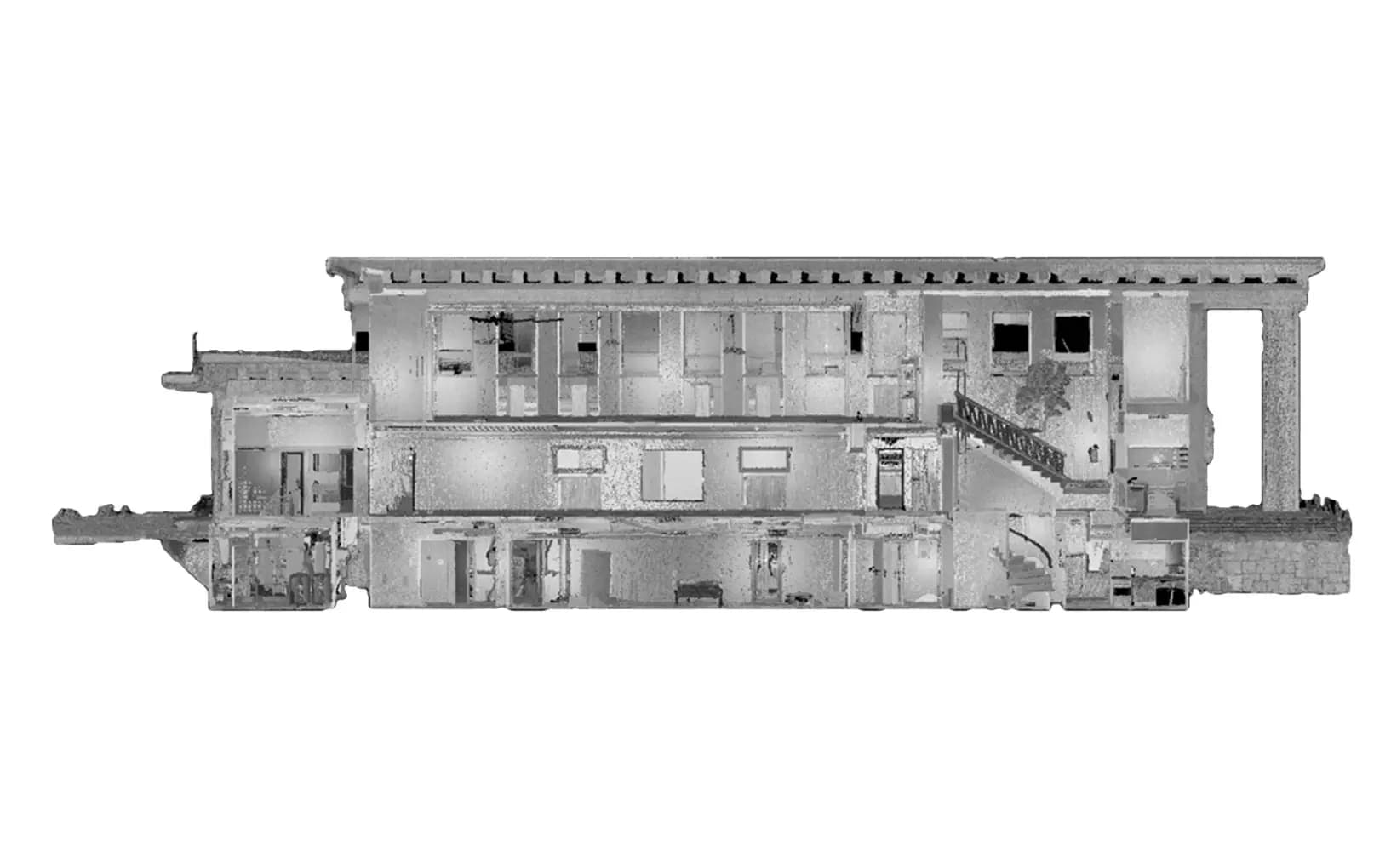

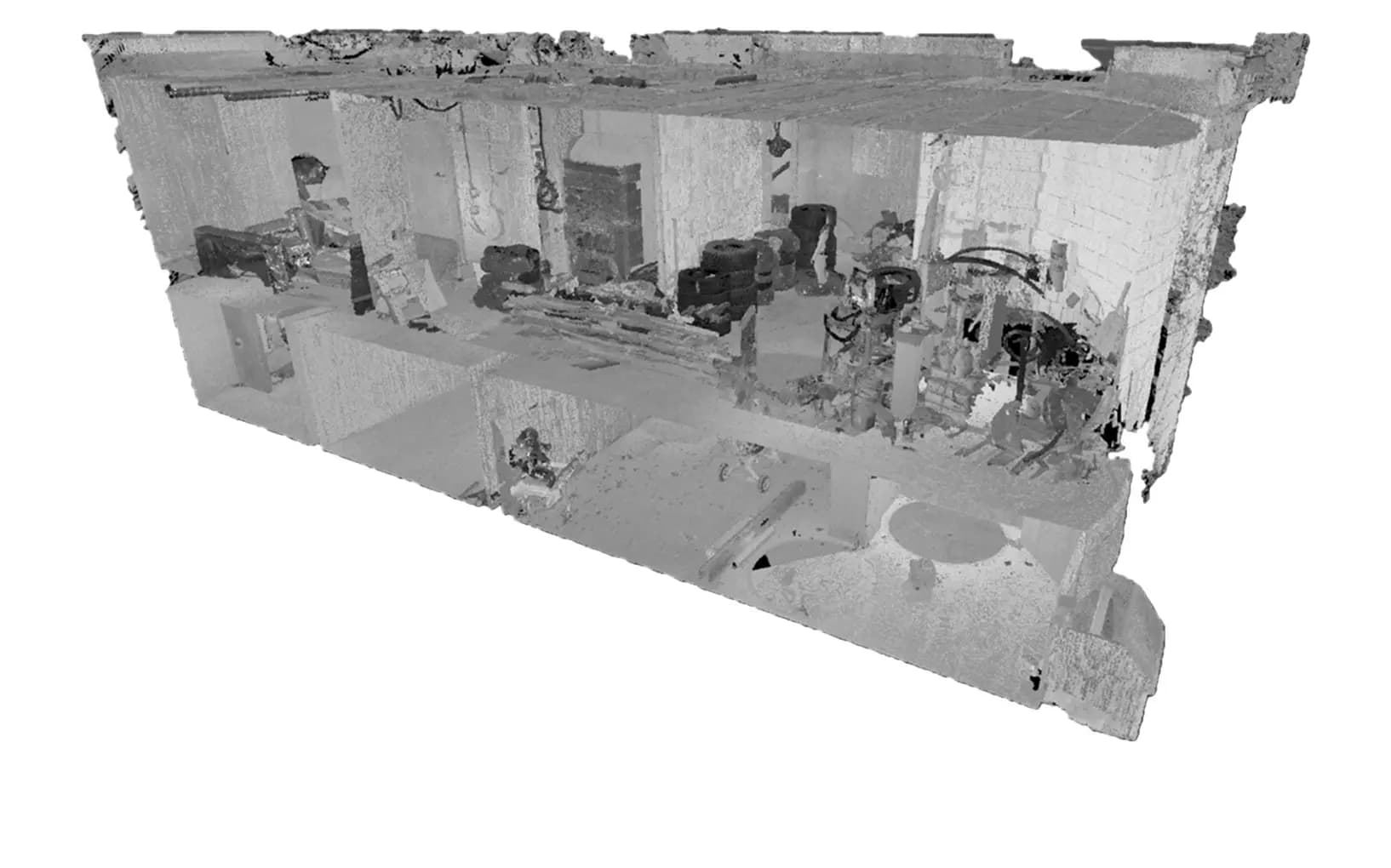

Ukážka zameraného objektu vo vertikálnom reze, zobrazujúca detaulné zachytenie interiéru aj exteriéru budovy.
Búdkova ul. Bratislava - Projekt zamerania súsošia

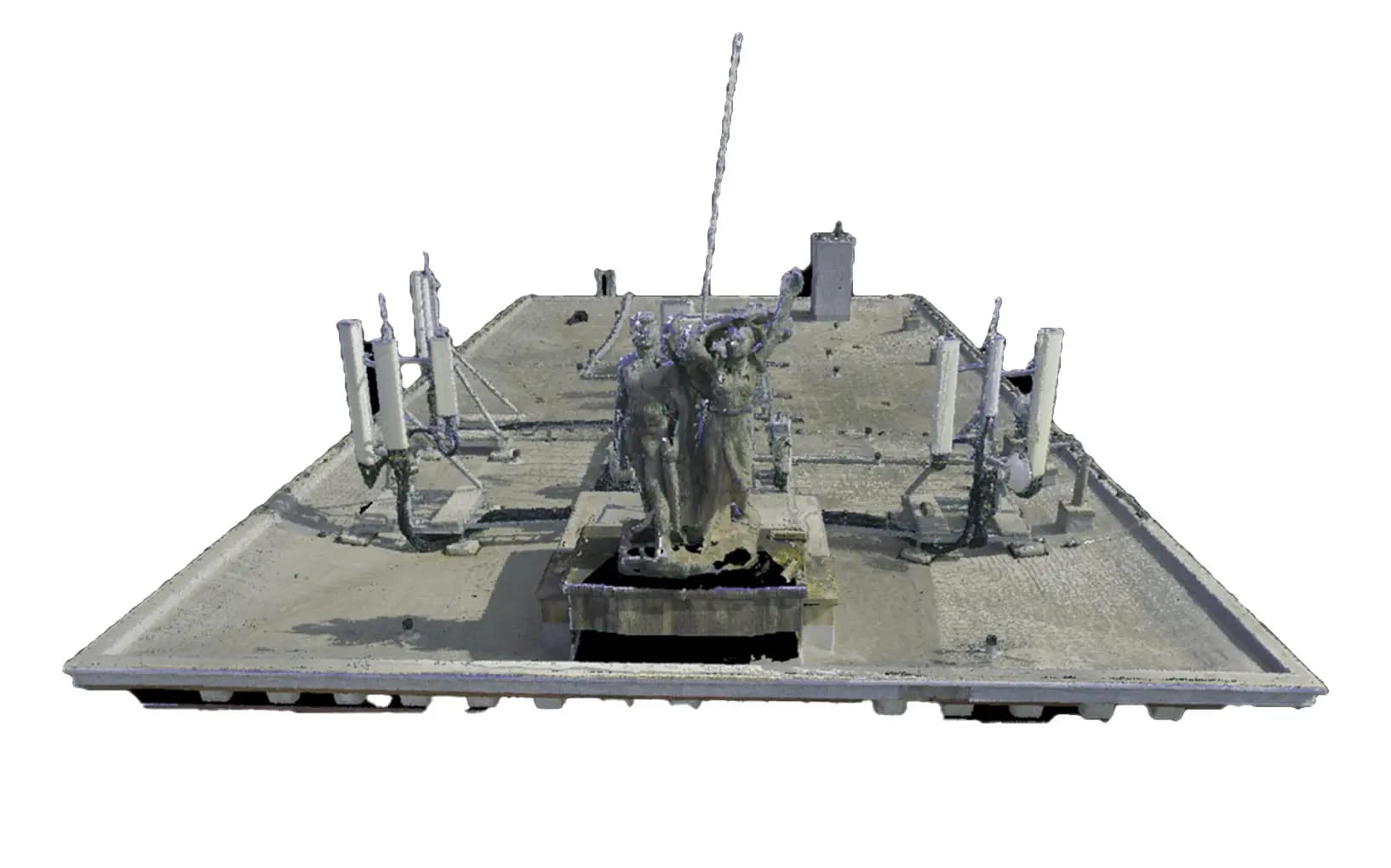

Samostatné zameranie strechy objektu spolus so súsoším umiestneným na streche.

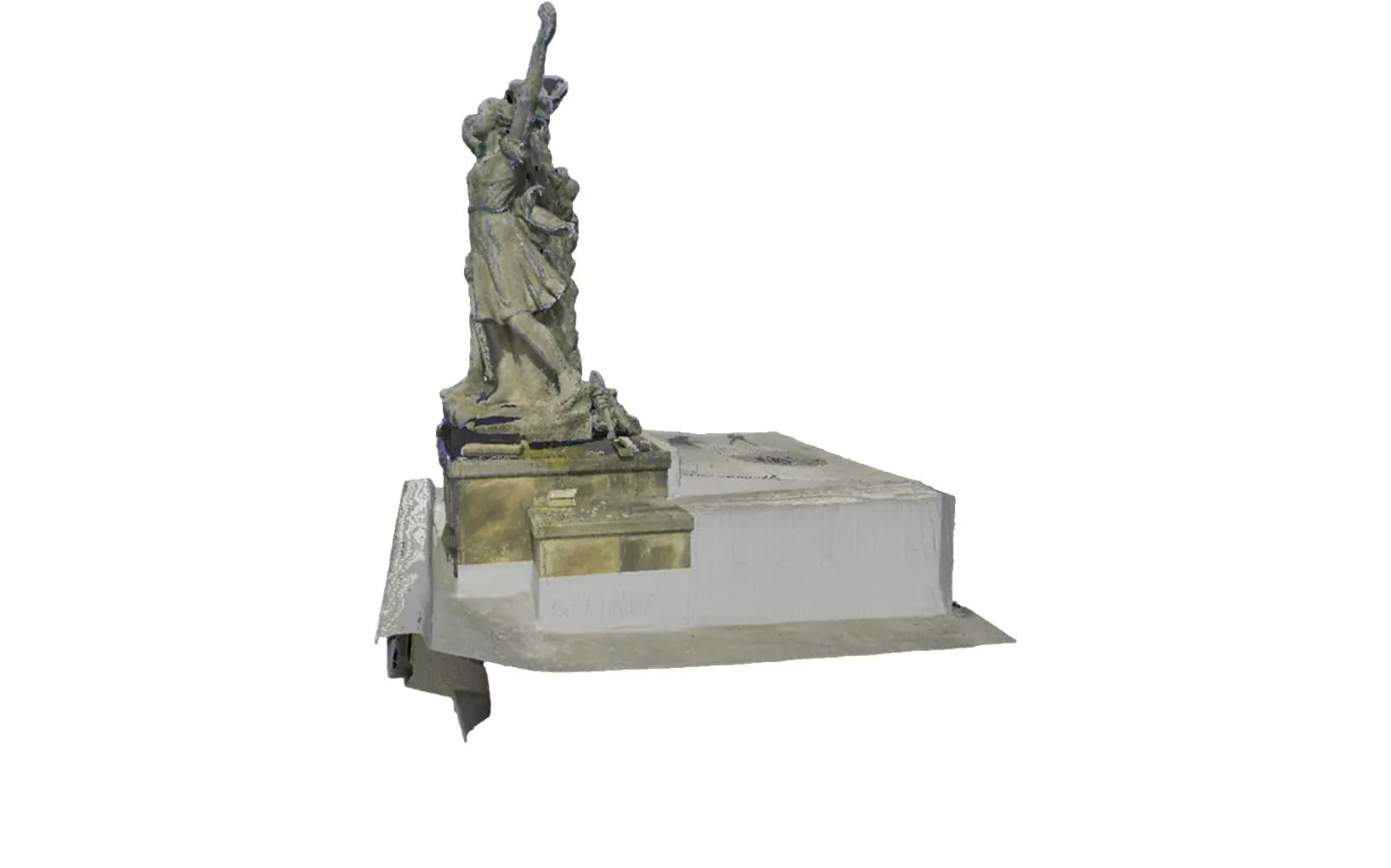

Výsledné mračno bodov naskenovaného súsošia

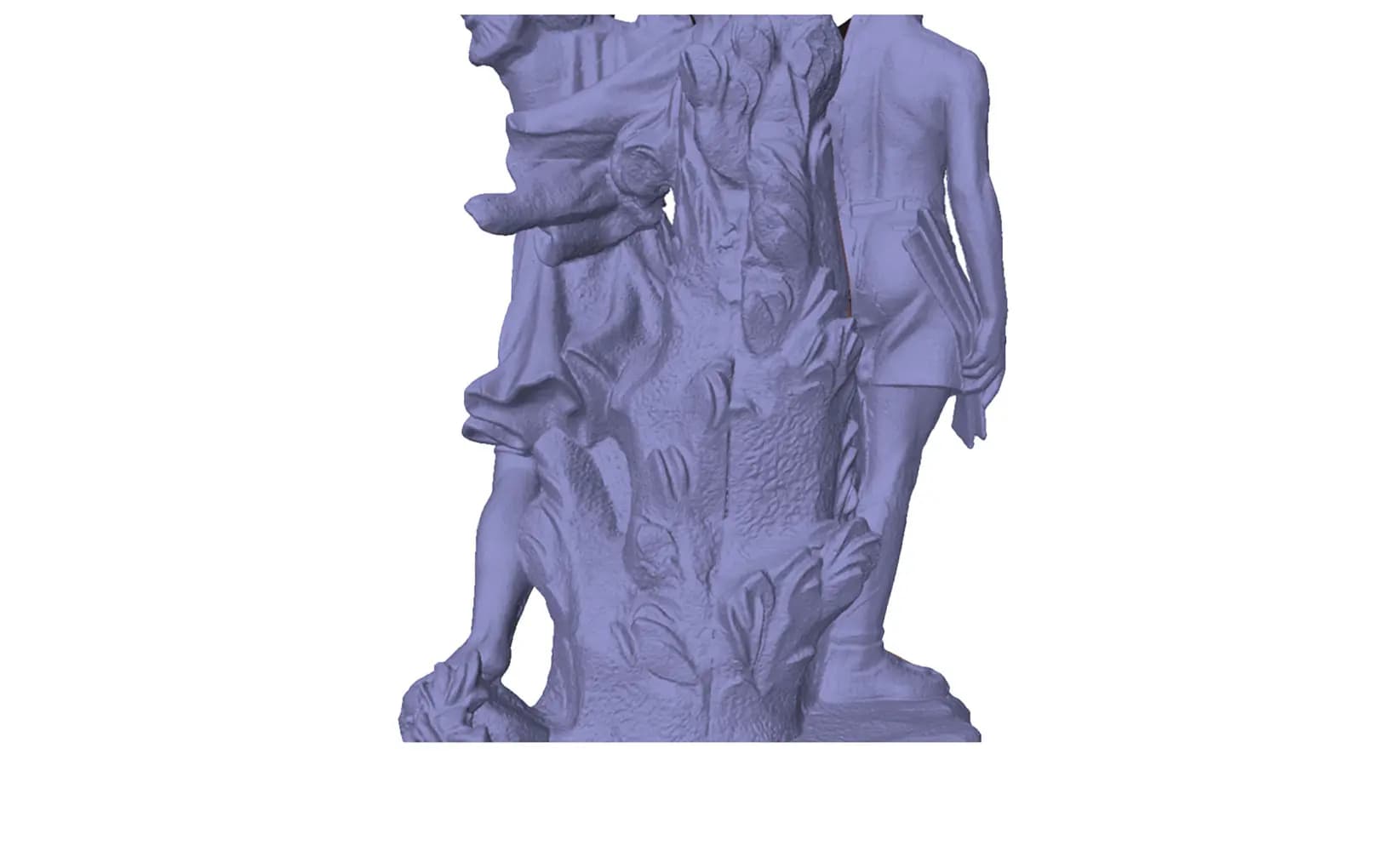

3D model súsošia bez textúry
RD Malý Draždiak, Bratislava - zameranie skutkového stavu
Výsledné mračno bodov zachyteného interiéru a exteriéru objektu očistené o vegetáciu.
Vertikálny rez mračnom bodov rodinného domu.
Horizontálny rez rodinného domu, slúžiaci na vyhotovenie pôdorysu.
Nová Ves, Dunajská Streda - zameranie bytových priestorov

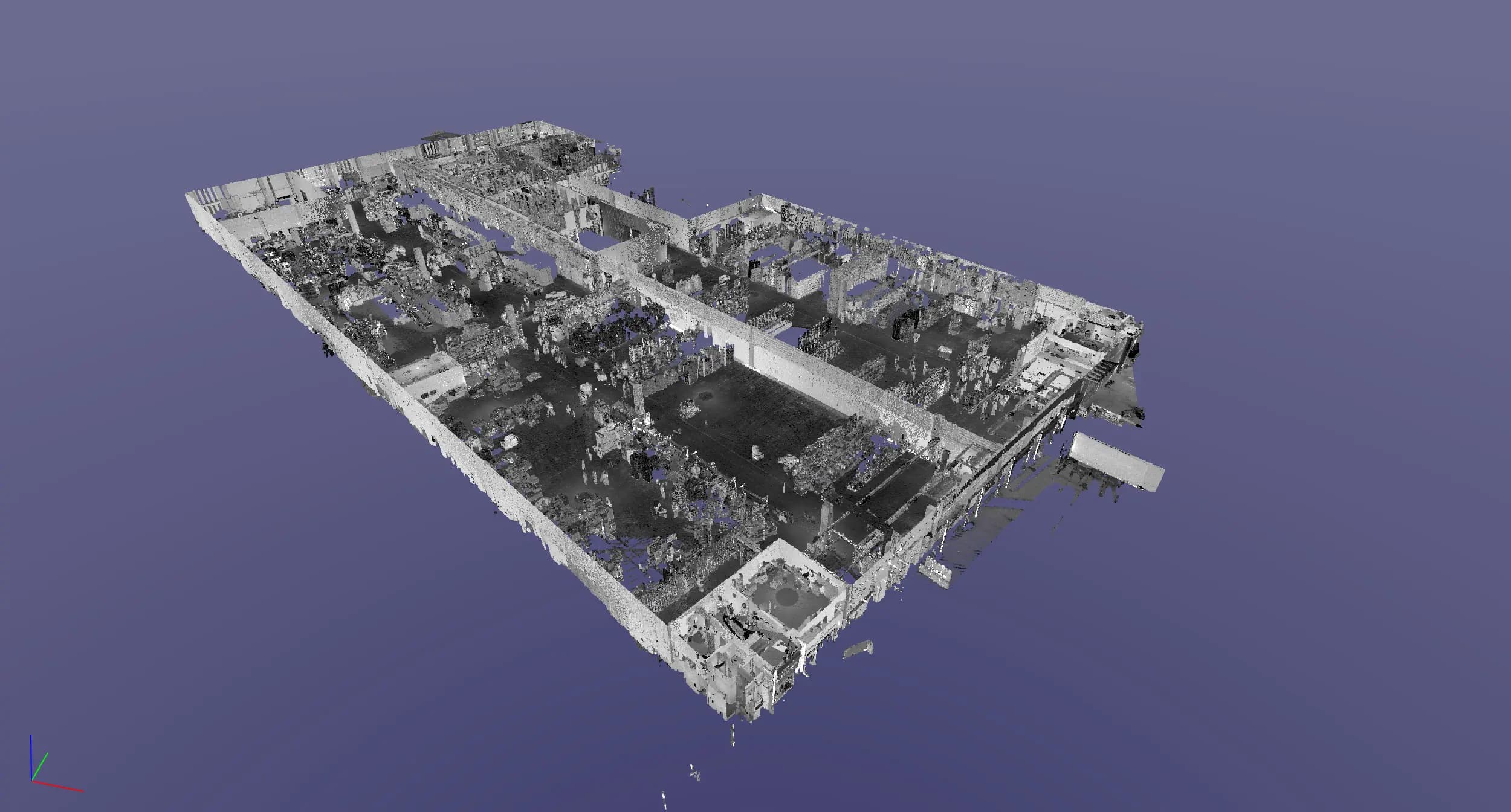

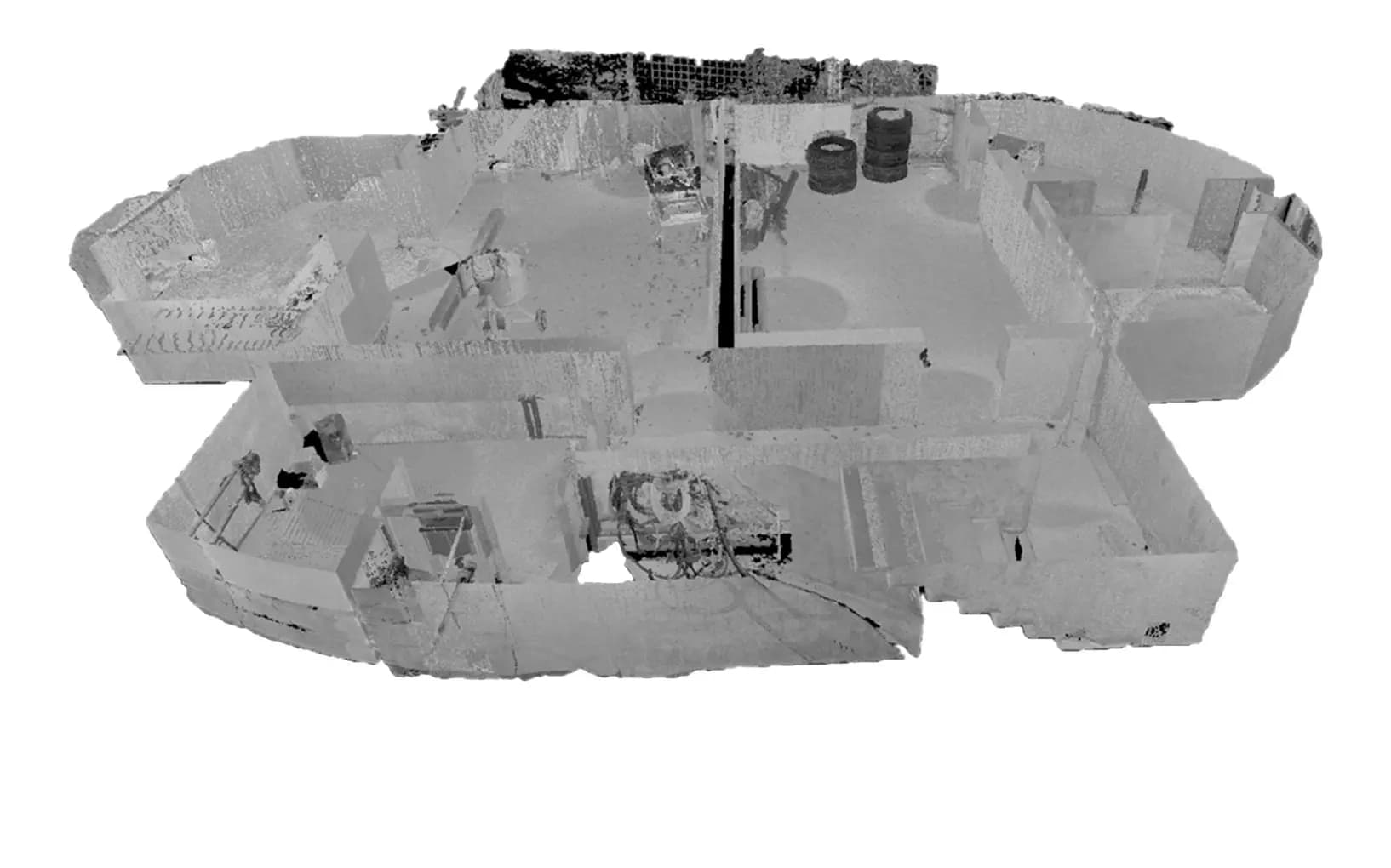

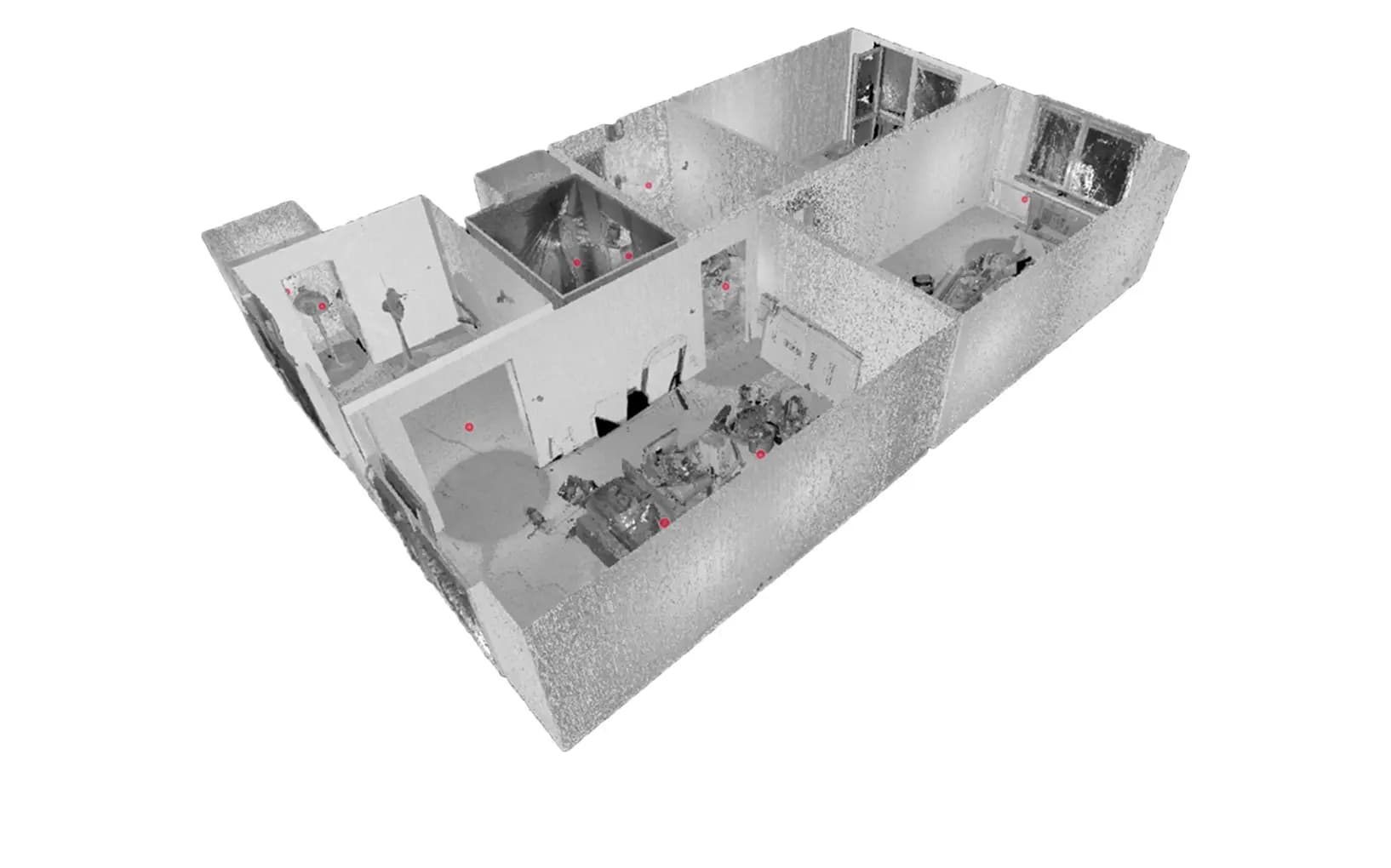

Ukážka mračna bodov zameraných priestorov, takéto bytové alebo kancelárske priestory možno zamerať veľmi rýchlo a veľmi presne.

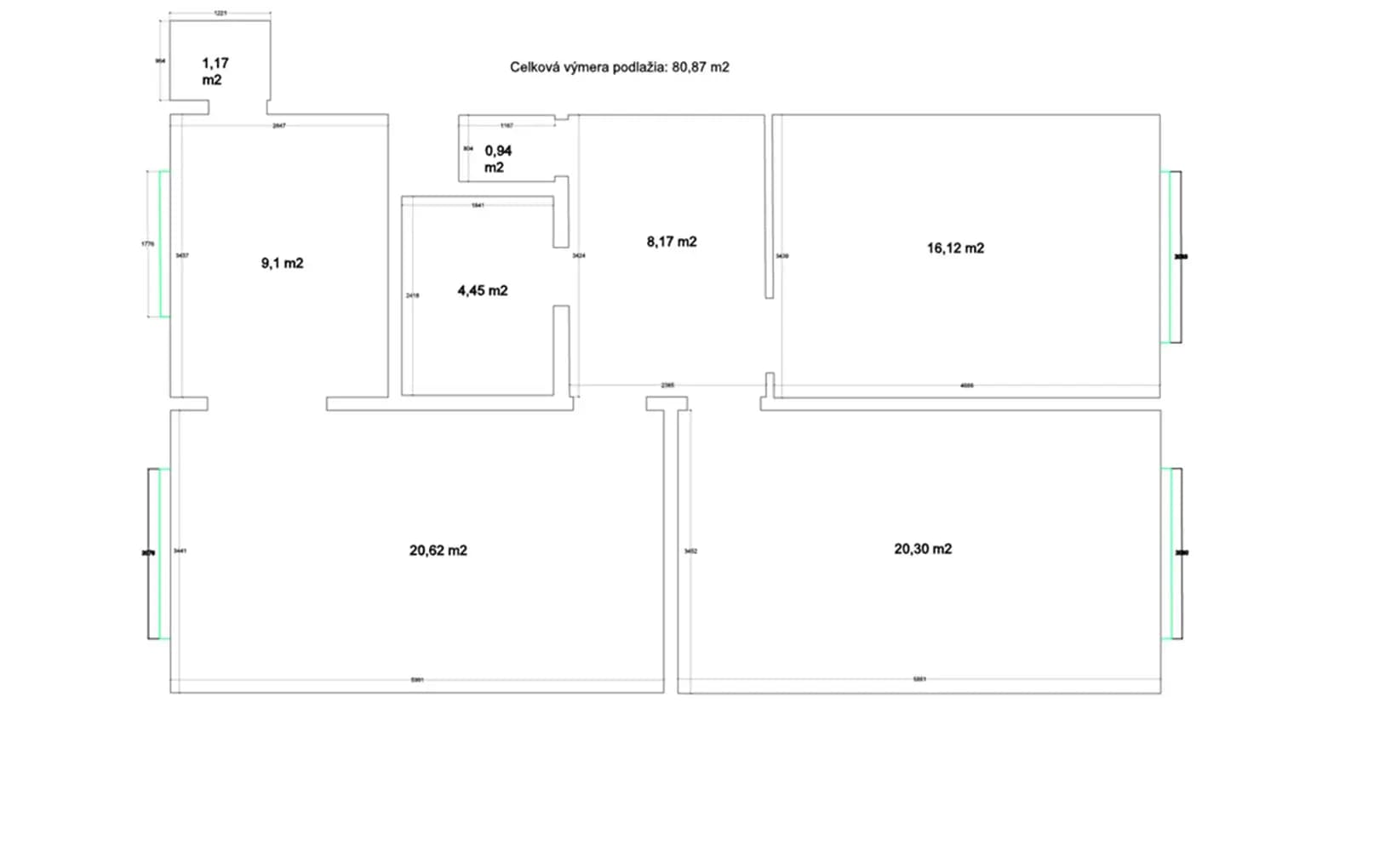

Z naskenovaného mračna bodov možno veľmi rýchlo a efektívne vyhotoviť pôdorys priestorov s presným určením výmery, čo napomáha napr. prenajímateľom týchto plôch pri určení hodnoty nájmu.

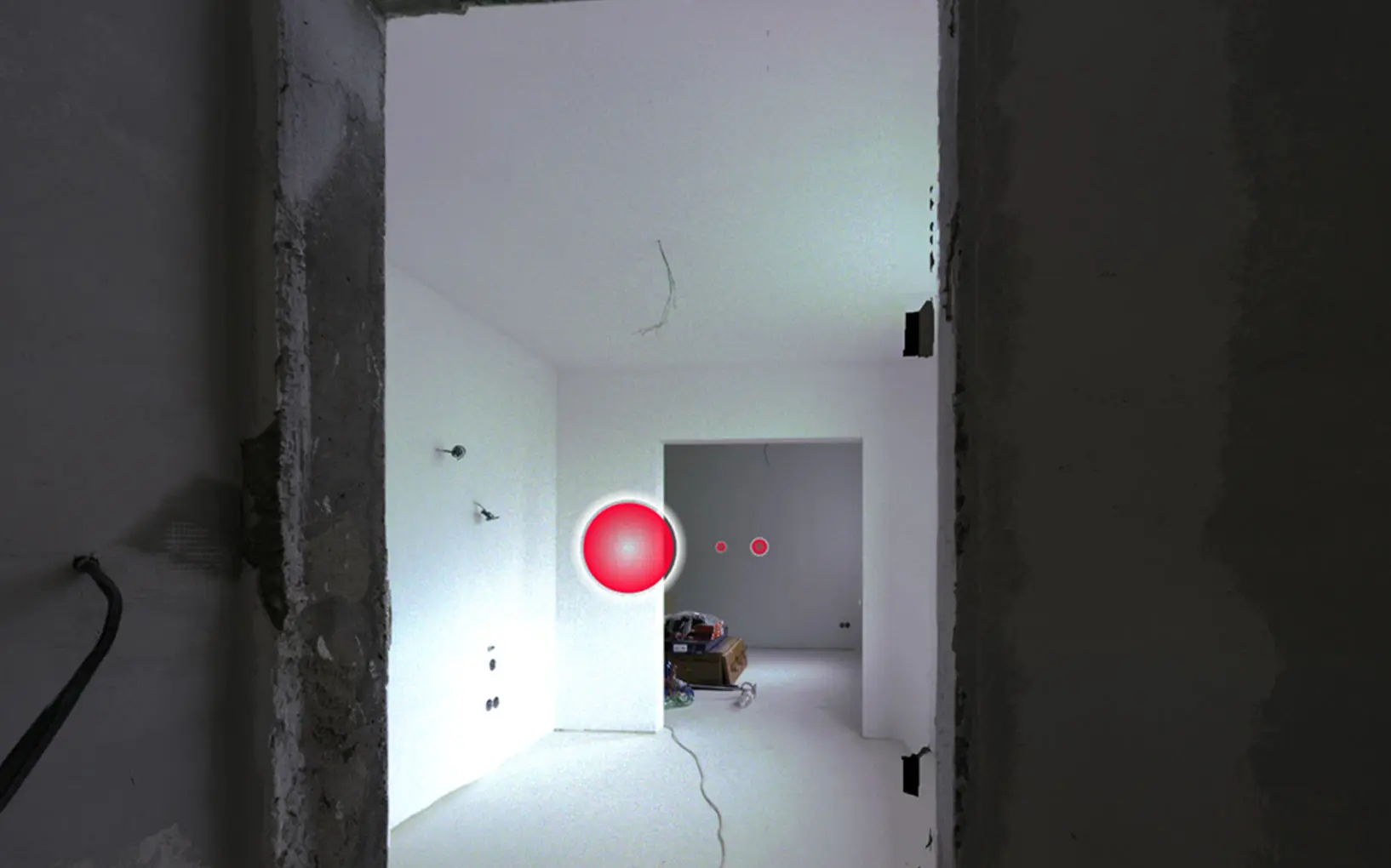

Výsledkom zamerania sú aj 360° panoramatické HDR snímky, ktoré môžu slúžiť aj ako forma virtuálnej prehliadky bytových alebo komerčných priestorov.

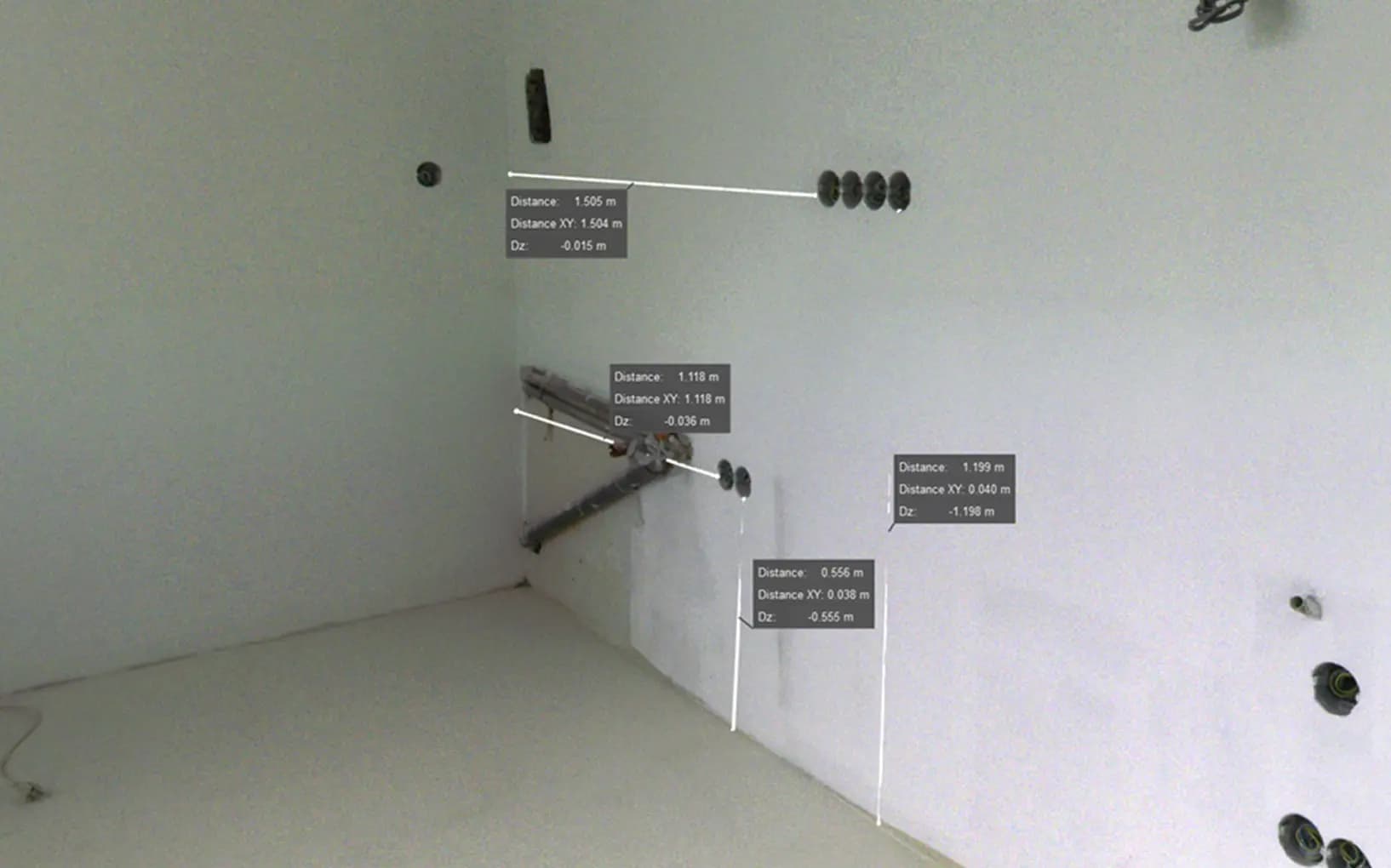

Zameranie laserovým skenerom zároveň vytvorí digitálnu dvojičku daného objektu vďaka čomu je možné vykonávať merania priamo v mračne bodov bez potreby neustále sa na miesto vracať.
Senec - Zameranie skutkového stavu logistických hál

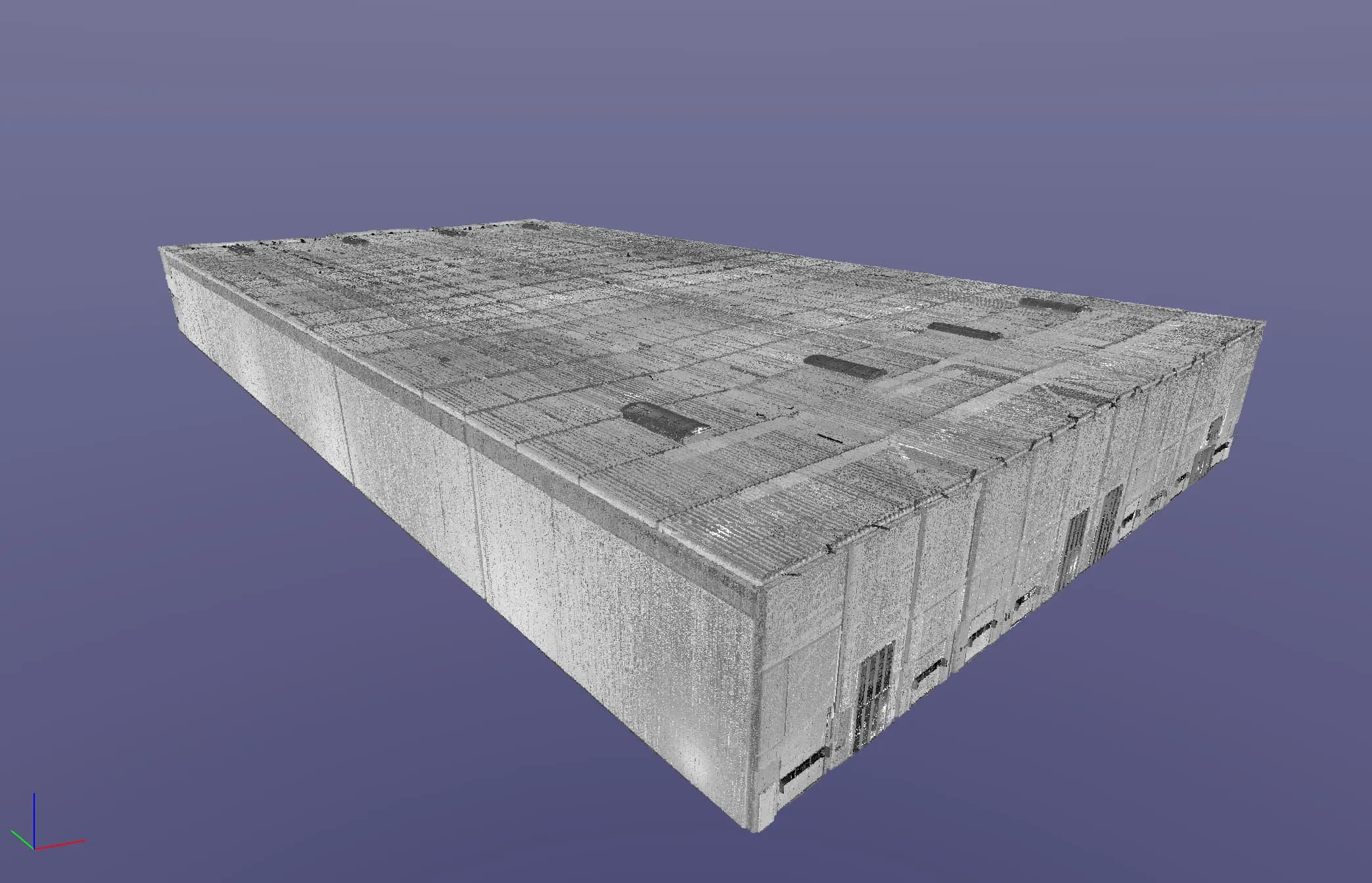

Zregistrované mračno bodov očistené od nežiaducich objektov

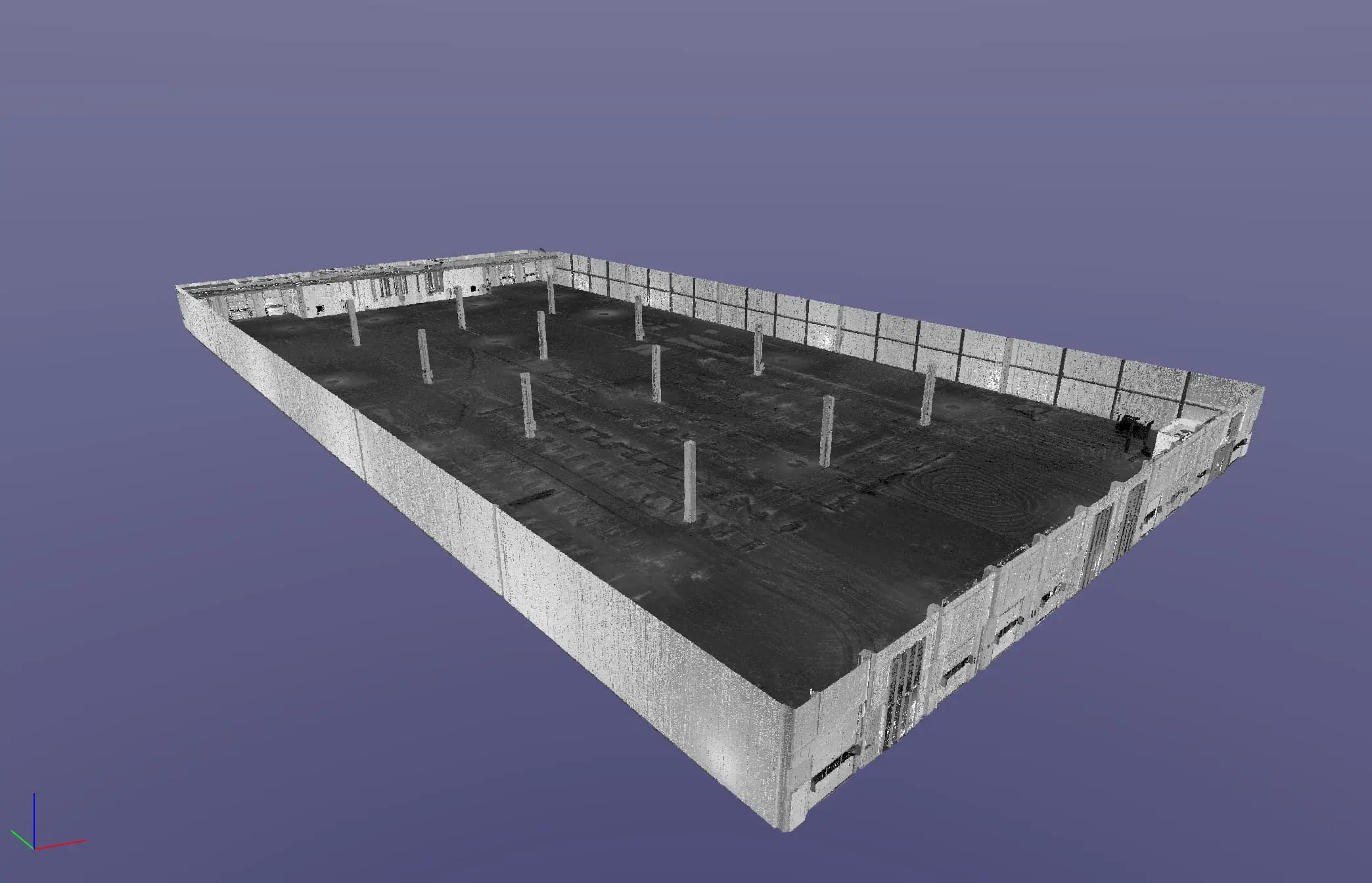

Horizontálny rez mračnom bodov časti logistickej haly
Horizontálny rez mračnom bodov časti logistickej haly

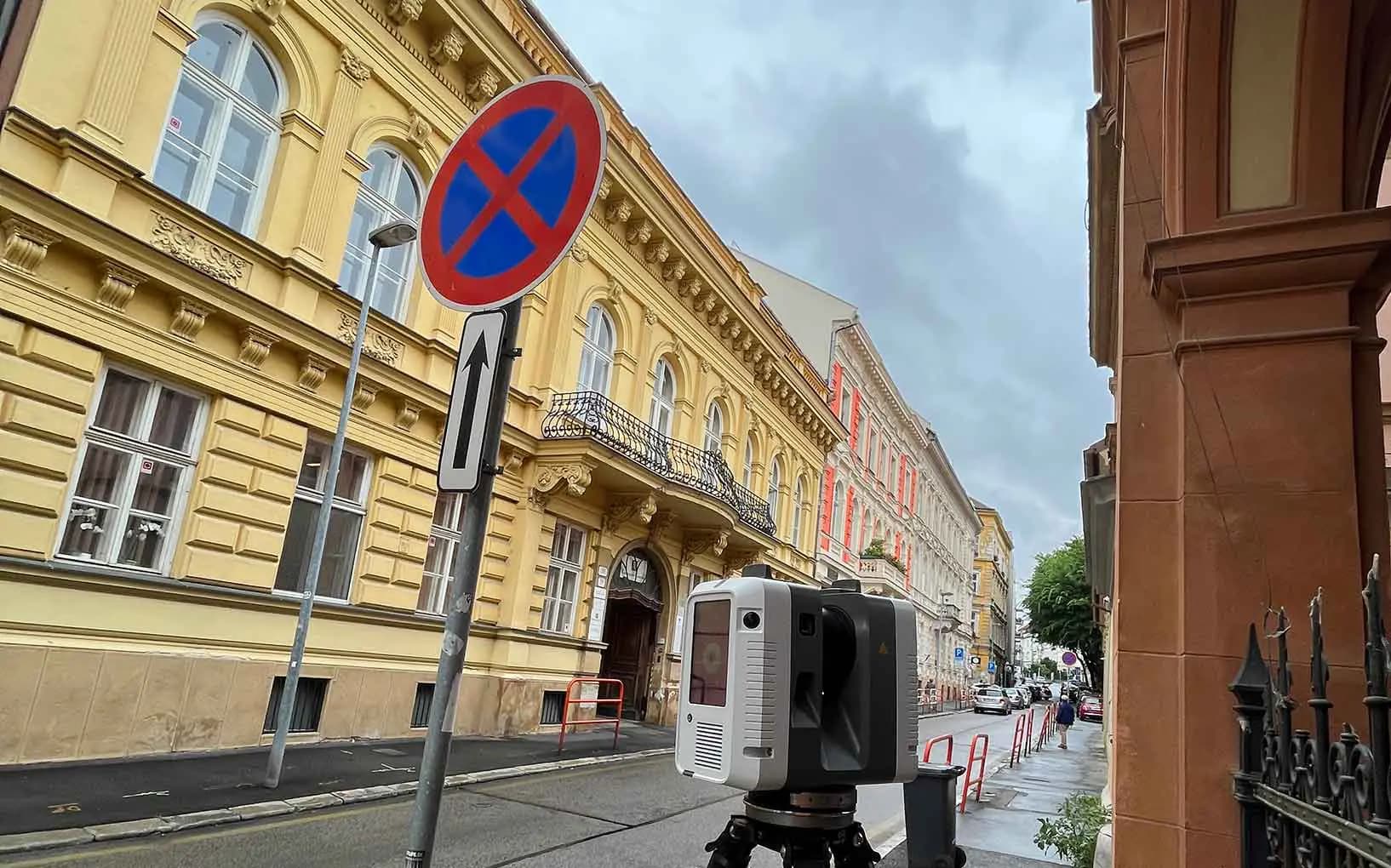

Kozia 17, Bratislava - zameranie fasády historickej budovy
Mračno bodov zameraných priestorov, takéto bytové alebo kancelárske priestory možno zamerať veľmi rýchlo a veľmi presne.

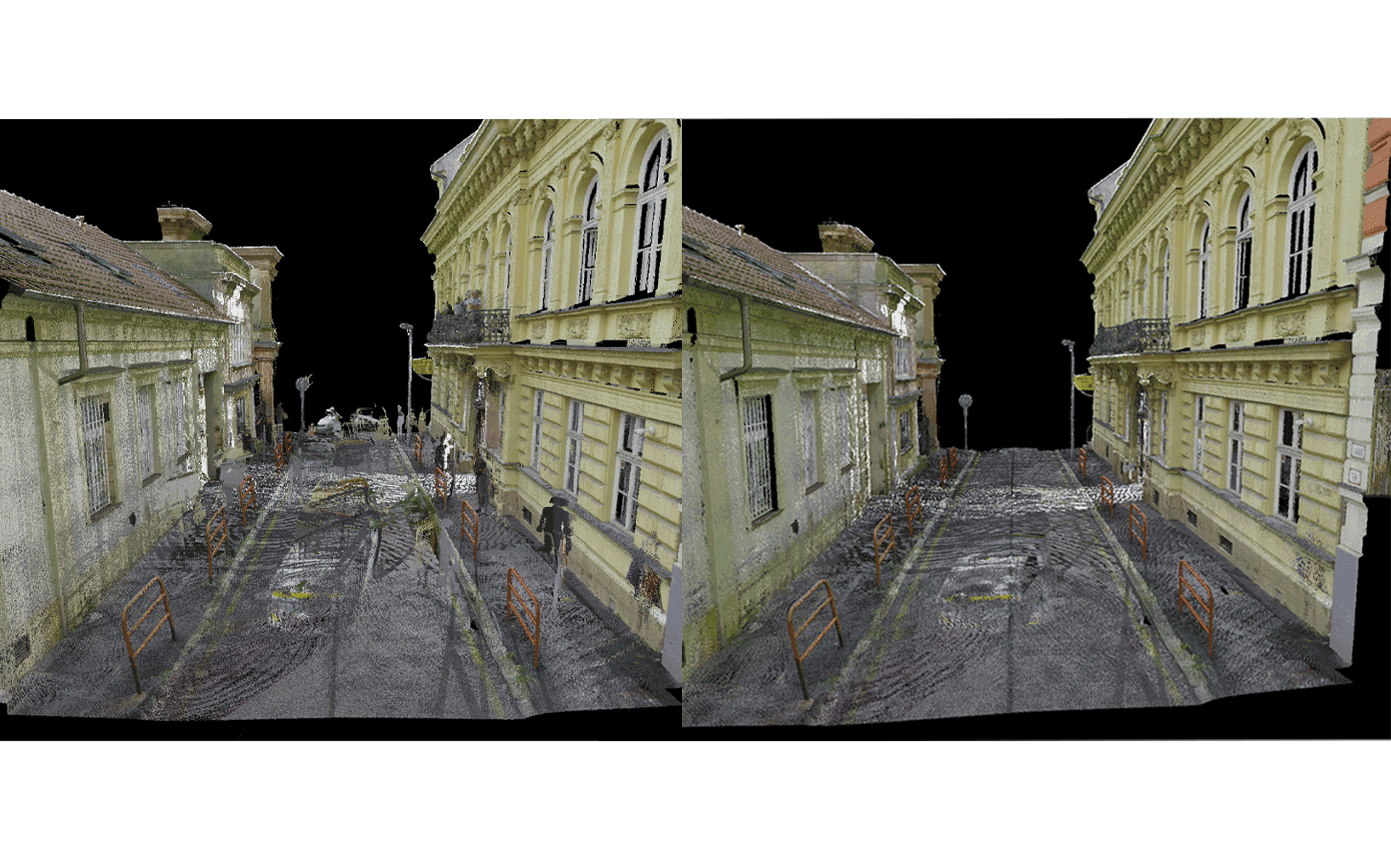

Mračno bodov v surovom stave (vľavo) a mračno bodov, ktoré bolo očistené o šum, vozidlá a chodcov pre lepšie spracovanie (vpravo).

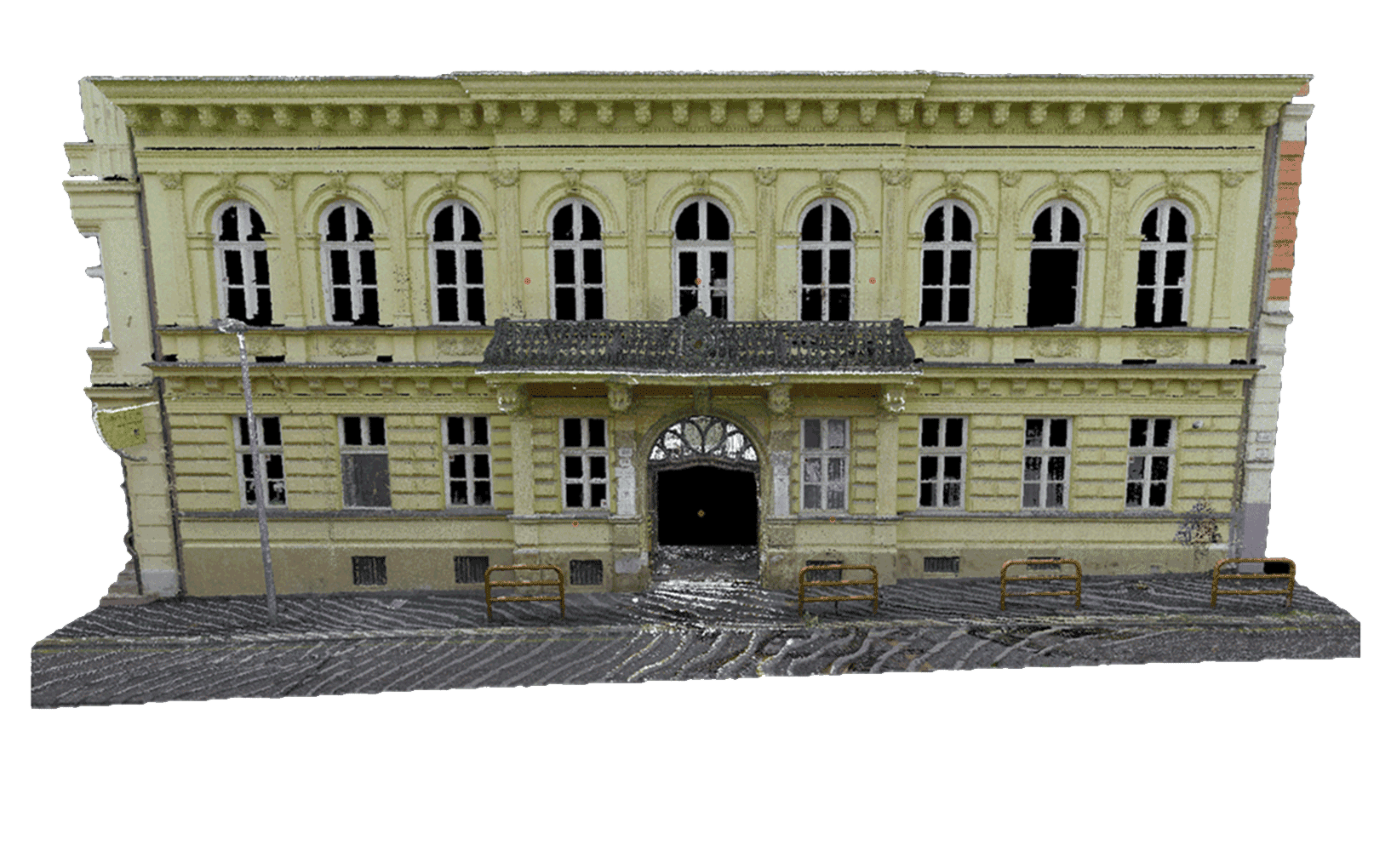

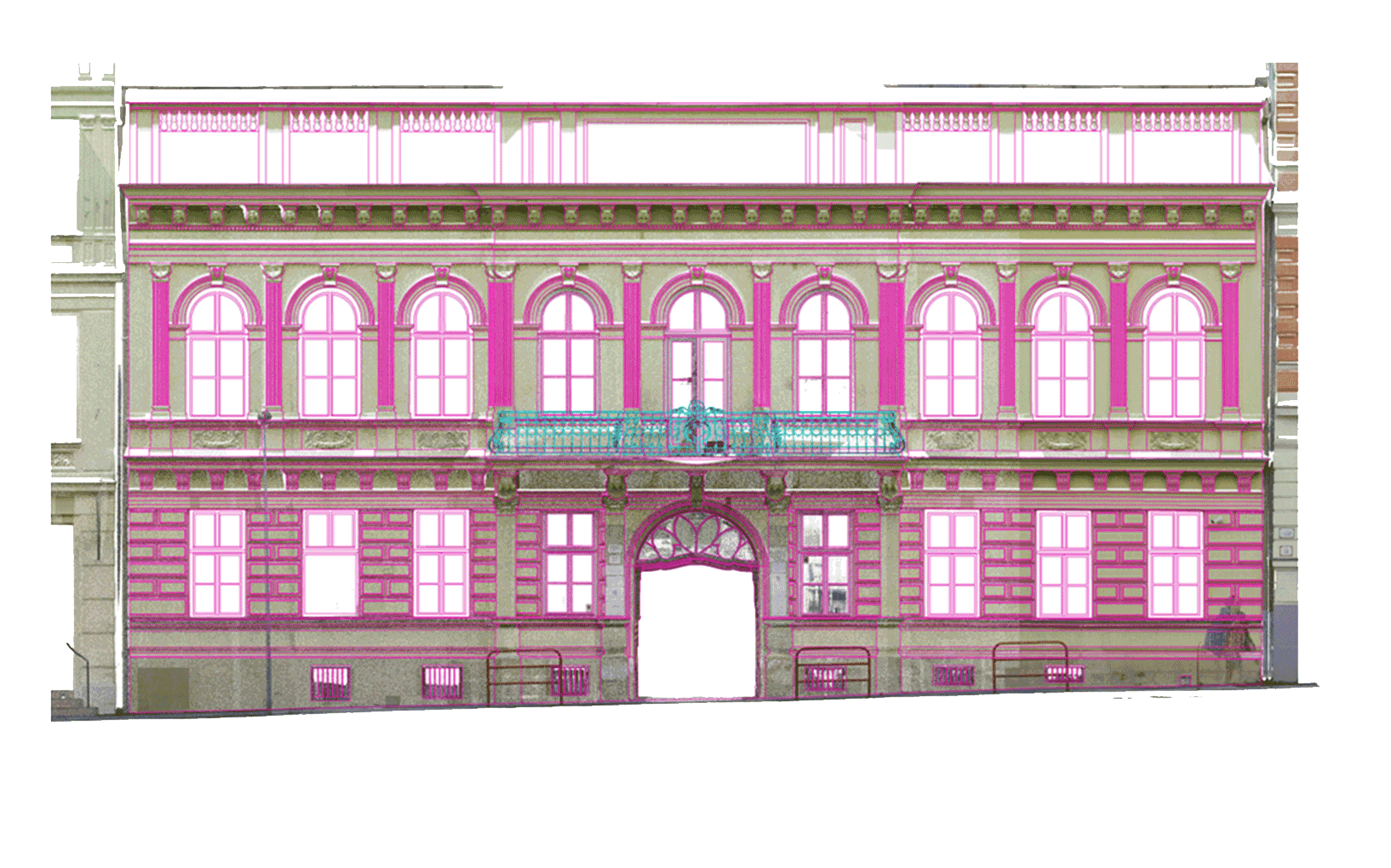

Očistené mračno bodov fasády na základe ktorého sa následne vyhotovujú 2D podklady vo forme kresby v CAD programe určené na ďalšie spracovanie.
2D podklad vykreslenej fasády v CAD programe na základe mračna bodov, ktoré slúžilo ako podklad.
Ponúkané služby
3D terestrické laserové skenovanie
Naša spoločnosť Vám ponúka službu 3D skenovania budov a objektov vo forme nájmu terestrického laserového skenera Leica RTC360 spolu s obsluhou. Touto službou môžete získať presné 3D informácie o záujmovom objekte zachytené bezkontaktne formou laserového lúča a panoramatických fotografií. Takto získané dáta vieme poskytnúť vo forme zregistrovaného mračna bodov vo formátoch .lgs, .e57, .rcp, .las, alebo .ptx. Takéto dáta sú vhodné na ďalšie spracovania a vyhotovenie 2D a 3D podkladov a dajú sa priamo pripojiť do softvérov ako napr. AutoCad, tak isto môžu tieto dáta slúžiť na dokumentáciu kultúrneho dedičstva alebo virtuálnu prehliadku daného objektu. V prípade záujmu alebo akýchkoľvek otázok nás neváhajte kontaktovať.
Kontaktujte nás
Kontakt
V prípade záujmu alebo akýchkoľvek otázok nás neváhajte kontaktovať
